Windows 7上にPlantUMLをインストール

• 必須環境
• JREのインストール
• Javaのパスを通す
• Graphvizのインストール
• PlantUMLのインストール
• バッチファイルを置く
• 戻る

必須環境_

• Javaをインストールできるオペレーティングシステムであること
• Java JRE (Java Runtime Environment) or JDK (Java Development Toolkit) がインストールされていること
  • 2013年2月18日時点では Version 7 update 13 → Oracle Java
• GraphViz 2.28 and 2.26.3 （2.30.1でも動くがトラブルがあるとのこと）

JREのインストール_

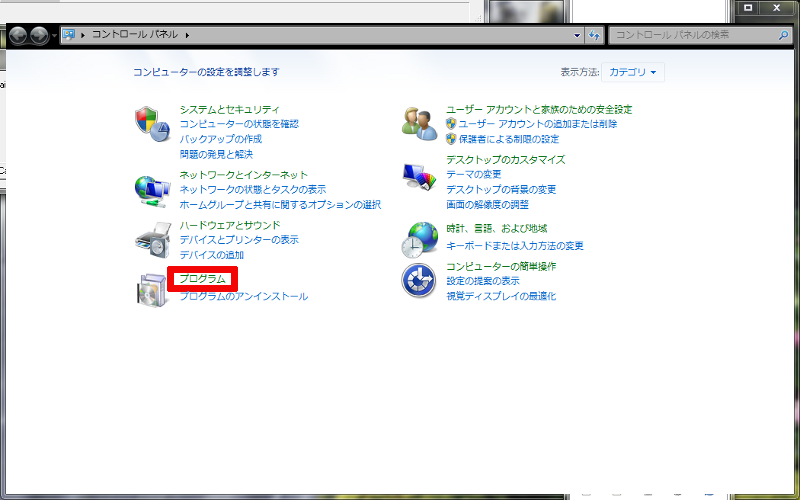

デスクトップ画面左下にあるスタートアイコン（地球儀みたいなアイコン）をクリックし、「コントロールパネル」をクリックします。すると以下の画面がでます。

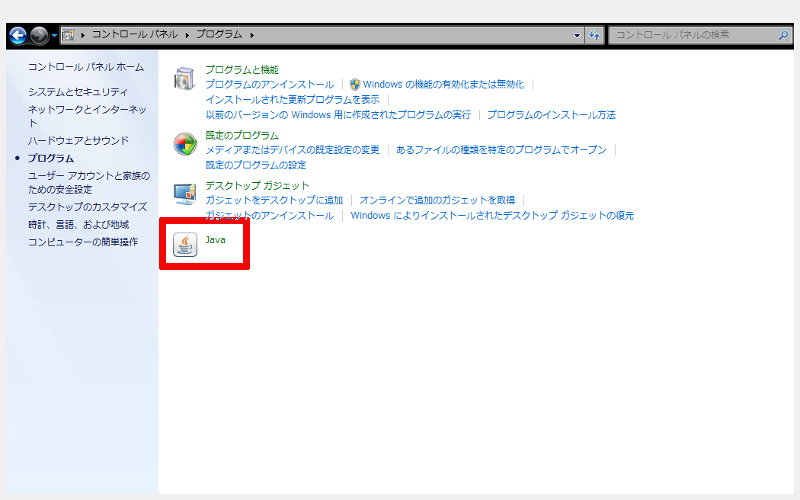

「プログラム」をクリックしてください。すると以下の画面がでます。

「Java」をクリックしてください。この後の手順は、下にある「Javaの手動アップデート」の項をごらんください。

もし、「Java」のアイコンがないならば、Javaはインストールされていません。 Oracle JavaからJREをインストールしてください。

Javaのパスを通す_

まずはJREのインストールパスを確かめる。多くの人は C:\Program Files\Java\jre7 にJRE7系がインストールされている。実際にそうなのかを確かめること。

Tech Fun.cc: Java環境構築(Windows版)　パスの設定を参考にコマンドラインでJavaを使えるようにパスを通す。概要は以下のとおり。

1. 「コントロールパネル」→「システムとセキュリティ」→「システム」と進む
2. 「システムの詳細設定」をクリックする
3. 「詳細設定」のタブをクリックし、「環境変数」をクリックする
4. 「システム環境設定」の「新規」をクリックする
5. 変数名「JAVA_HOME」、変数値「C:\Program Files\Java\jre7」とする
6. 「システム環境設定」欄の環境変数 Path を選択し、「編集」をクリックする
7. 元々記載されている変数値を消さないように注意しつつ、変数名の先頭に「%JAVA_HOME%\bin;」を付け加える
8. プログラムから「アクセサリ」→「コマンドプロンプト」を起動する
9. 以下のコマンドを入力し、以下のような表示がでればパスの設定成功

   > java -version
   java version "1.7.0_13"
   Java(TM) SE Runtime Environment (build 1.7.0_13-b20)
   Java HotSpot(TM) Client VM (build 23.7-b01, mixed mode, sharing)


10. 環境変数を変更した場合は、コマンドプロンプトを再起動しないと反映されないので注意

Graphvizのインストール_

GraphvizのWindows版をダウンロードしてインストールする。2013年2月22日現在Windows版は、graphviz-2.30.1.msi になっている。

• 参考：とあるソフトウェア開発者のブログ：Windows版Graphvizのインストール (Graphviz version 2.26.3)　バージョンが違うがインストール方法は同じ。

インストールが終了したら、Graphvizの実行ファイル dot.exe のインストールパスを確認する。インストール時にインストールフォルダを変更していなければ、C:\Program Files\Graphviz2.30\bin\dot.exe になっている。

環境変数 GRAPHVIZ_DOT を設定する。

1. 「コントロールパネル」→「システムとセキュリティ」→「システム」と進む
2. 「システムの詳細設定」をクリックする
3. 「詳細設定」のタブをクリックし、「環境変数」をクリックする
4. 「システム環境設定」の「新規」をクリックする
5. 変数名「GRAPHVIZ_DOT」、変数値「C:\Program Files\Graphviz2.30\bin\dot.exe」とする

PlantUMLのインストール_

PlantUML: DownloadのPlantUML compiled Jarをダウンロードする。2013年2月22日現在のバージョンは Version 7958。ダウンロードしたファイルを C:\Program Files\PlantUML に置く。

コマンドプロンプトからPlantUMLがちゃんと動くかを確かめる。うまくいかない場合は、環境変数がちゃんと設定できているかを確かめる。

>java -jar "C:\Program Files\PlantUML\plantuml.jar" -testdot

The environment variable GRAPHVIZ_DOT has been set to C:\Program Files (x86)\Graphviz2.30\bin\dot.exe
Dot executable is C:\Program Files (x86)\Graphviz2.30\bin\dot.exe
Dot version: dot - graphviz version 2.30.1 (20130214.1330)
Installation seems OK. PNG generation OK

バッチファイルを置く_

いちいち「java -jar "C:\Program Files\PlantUML\plantuml.jar" 」と入力するのは面倒なのでバッチファイルを作る。

• 参考：プログラマーズ雑記帳：PlantUML 実行用のバッチファイル - plantuml.bat

以下の中身を C:\Program Files\PlantUML\plantuml.bat として保存する。Graphvizやplantuml.jar を別のフォルダに置いている場合は適宜修正する。

@ECHO off
::
:: PlantUML Execute
::

:: SET GRAPHVIZ_DOT=d:\Programme\Dev\graphviz\bin\dot.exe

SET CONFIG_FILE="C:\Program Files (x86)\PlantUML\config.txt"
SET PLANTUML_JAR="C:\Program Files (x86)\PlantUML\plantuml.jar"

java -jar %PLANTUML_JAR% -config %CONFIG_FILE% -charset UTF-8 %*

PlantUML記法でUML図を書くときにUTF-8を使いたいので文字コードをUTF-8にセットしている。

また、以下の中身を C:\Program Files\PlantUML\config.txt として保存する。この config.txt は書式の設定ファイル。

skinparam classArrowFontSize 14
skinparam classAttributeFontSize 14
skinparam classFontSize 16
skinparam classStereotypeFontSize 16
skinparam classAttributeIconSize 0

必要に応じて適宜追加する。

• プログラマーズ雑記帳：PlantUML - skinparam

plantuml.bat のショートカットを作成し、デスクトップに置く

以下の内容を OnlyBox.puml という名前で保存し、デスクトップに作ったplantuml.bat のショートカットにドラッグ＆ドロップする。PNGファイルが生成されたらば、インストール終了。

@startuml{OnlyBox.png}
title 単純なクラス図

class "クラス名" as OnlyClassBox
note bottom of OnlyClassBox
     クラス名だけを記載する場合は、単純な四角形で良い。\n
     PlantUMLの記法では属性欄と操作欄が必ず表示されてしまう。
end note

@enduml

コマンドラインで使う場合は環境変数のPathにC:\Program Files\PlantUML\plantuml.batを付け加える。その後、コマンドプロンプトから以下のコマンドを実行する。

> plantuml.bat OnlyBox.puml
