PlantUMLでアクティビティ図を描く

• アクティビティ図の例
• PlantUMLでの制限
• 戻る

アクティビティ図の例_

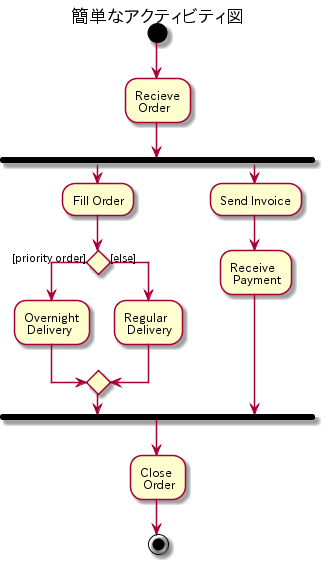

• Fig11.1.puml（テキストファイル）

' マーチン・ファウラー著 UMLモデリングのエッセンス 第3版 図11.1
@startuml{Fig11.1.png}
title 簡単なアクティビティ図

' 以下は、PlantUML version 7947 から導入された
' アクティビティ図の新記法

start
:Recieve\n Order;
' Forkされた一つ目の処理
fork
	:Fill Order;
	if ( ) then ([priority order])
            :Overnight\n Delivery;
	else ([else])
            :Regular\n Delivery;
        endif

' Forkされた二つ目の処理
fork again
   :Send Invoice;
   :Receive\n Payment;
end fork
:Close\n Order;
stop

@enduml

PlantUMLでの制限_

PlantUMLではマーチン・ファウラー著 UMLモデリングのエッセンス 第3版に掲載されていたアクティビティ図をいくつか描けなかった。

• 旧記法では、分岐した後の合流(merge）記号がない。このため、UML 2.xで変更になったmergeとjoinの違いを表記できない
• 新記法では、上記の問題は解決されているが、まだ、簡単なアクティビティ図しか描けない
  • サブアクティビティ図 ＆ サブアクティビティ図の存在をあらわすレイキ（rake）が描けない
  • 区画（partition）を描けない。旧記法ならばある程度描ける。
  • シグナル（タイムシグナル、受信シグナル）が描けない
  • トークンが描けない
